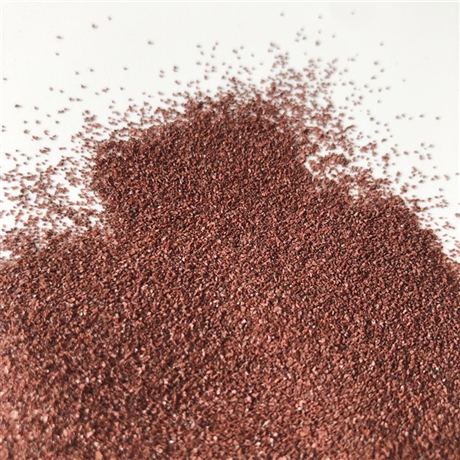

鍍衣棕剛玉F砂磨料是采用煅燒棕剛玉F砂，使用一定量的無機(jī)陶瓷結(jié)合劑與特殊輔料，無間隙的包裹到顆粒表面，經(jīng)過特定的溫度、時(shí)間，再進(jìn)行熱處理的一種改良磨料。鍍衣棕剛玉磨料具有比表面積大、親水性強(qiáng)粒度均勻、純度高、粘結(jié)力強(qiáng)、磨切效率高、散熱性能好等特點(diǎn)，比煅燒棕剛玉磨料更適合磨具制造的中高端需求。常見的鍍衣棕剛玉為紅色，又有中溫鍍衣棕剛玉F砂和高溫鍍衣棕剛玉F砂的區(qū)別。
應(yīng)用范圍

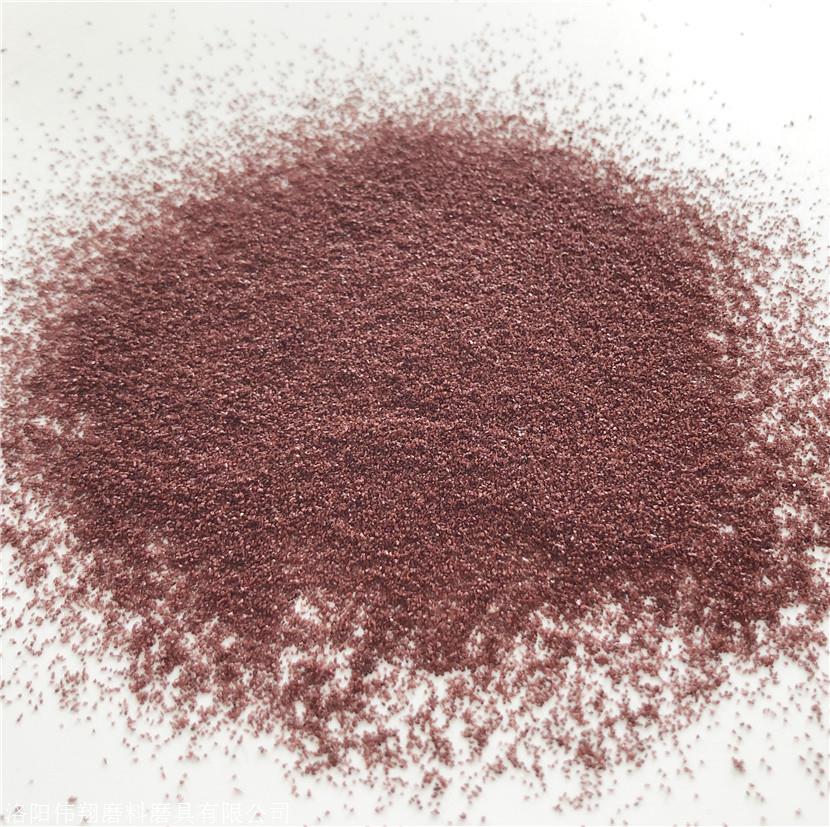

磨料是高溫煅燒鍍衣棕剛玉，為暗紅色立方體磨料，產(chǎn)品韌性、親水性、清潔度、磁性物含量、鍍衣棕剛玉具有粘結(jié)力強(qiáng)、散熱性好的特點(diǎn)。主要用于樹脂磨具中要求較高的硬質(zhì)板材切磨和高檔重負(fù)荷砂輪、雙盤磨外圓磨削的加工，具有更高的切割穩(wěn)定性和更高的使用壽命，在保證耐用度的基礎(chǔ)上，有比較好的散熱效果。

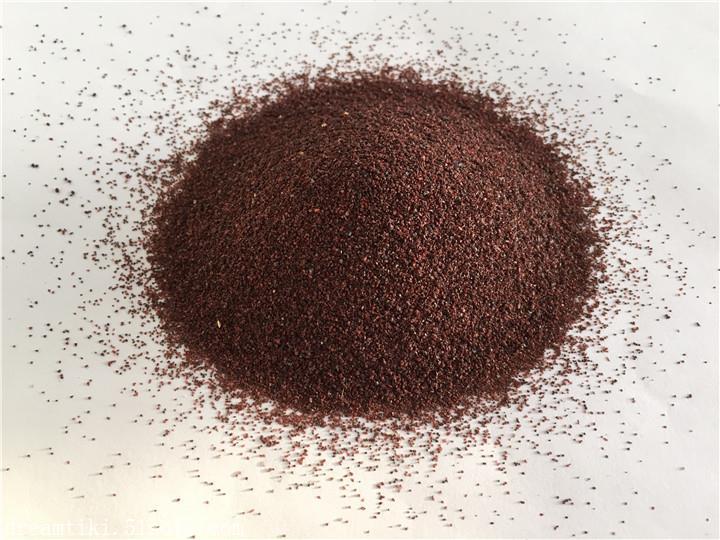

生產(chǎn)流程
技術(shù)參數(shù)
可供粒度 Available Grits：F12-F220
| 物理屬性(典型值) Typical Physical Properties | |||
| 晶體 Crystallography |
a-Al?O?三方晶系六方體 Alpha alumina,in the hexagonal crystal system |
||

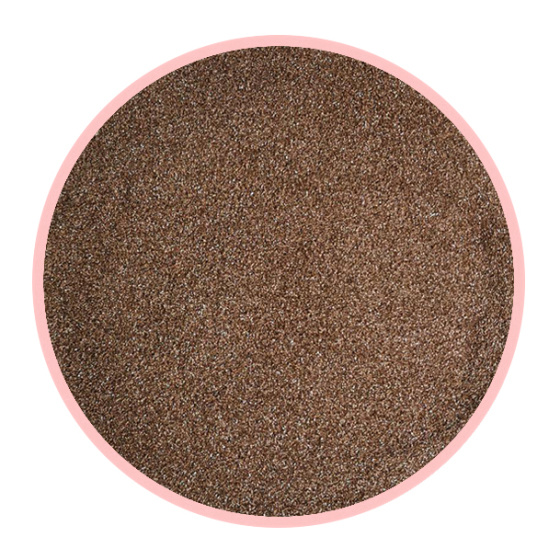

| 顏色 Color |
棕色 Brown |
粒形 Shape |
立方體 Cubic |
| 莫氏硬度 Mons’Hardness |
≥9.0 | 努普硬度MPa Knoop Hardness |
1990-2290 |
| 熔點(diǎn) Melting Point |
2250°C | 親水性(F46) Hydrophilicity |
186mm |
| 顆粒密度(g/cm,) Particle Density |
≥3.95 | 韌性(F46) Toughness |
58% |
| 化學(xué)含量(典型值) Typical Chemical Analysis | |
| SiO, | 1.08 |
| Al,O? | 95.59 |
| Fe?O? | 0.08 |
| TiO? | 2.50 |
| 產(chǎn)品型號 Available Grits | |||||
| 粒度號 Grits |
堆積密度 Bulk Density |
粒度號 Grits |
堆積密度 Bulk Density |
粒度號 Grits |
堆積密度 Bulk Density |
| F12 | 1.95-2.05 | F36 | 1.83-1.93 | F90 | 1.69-1.79 |
| F14 | 1.94-2.04 | F40 | 1.80-1.90 | F100 | 1.62-1.72 |
| F16 | 1.92-2.02 | F46 | 1.78-1.88 | F120 | 1.59-1.69 |
| F20 | 1.91-2.01 | F54 | 1.78-1.88 | F150 | 1.57-1.67 |
| F22 | 1.90-2.00 | F60 | 1.73-1.83 | F180 | 1.54-1.64 |
| F24 | 1.87-1.97 | F70 | 1.72-1.82 | F220 | 1.51-1.61 |
| F30 | 1.85-1.95 | F80 | 1.70-1.80 | ||
